重慶彩光科技告訴你LED顯示屏怎么接線更安全? 全彩LED顯示屏的故障有很多都是因為安裝不當引起的，所以在安裝全彩LED顯示屏的需要嚴格按照步驟來操作，特別是第一次安裝的時候，這樣可以減少錯誤發生，下面一起來看看重慶led顯示屏公司的全彩LED顯示屏安裝時布線方法步驟。

1. 檢查電源電壓

找出直流正負連接開關電源，將220V電源線連接到開關電源，(確認連接正確后，連接到AC或者NL接線柱)然后插上電。會發現電源有個燈會亮，然后用萬用表，直流檔測量一下V+和V-之間的電壓，確保電壓在4.8V-5.1V之間，旁邊有個旋鈕，可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命，在亮度要求不高的場合，可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后，斷開電源，繼續組裝其他部分。

2. 連接電源

先把電源關閉，將V+連接紅色線，V-連接黑線，分別連接到控制卡和LED單元板，黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后，請檢查，連接是否正確。

3. 連接控制和單元板

用做好的排線，連接。注意方向，不能接反。請注意，單元板2個16PIN的接口，1個是輸入，1個是輸出，靠近74HC245/244的是輸入，將控制卡連接到輸入。輸出連接到下一個單元板的輸入。

4. 連接RJ45網線(數據線)

將做好的網線一頭連接電腦的網卡口或者發送卡網口，另一頭連接控制卡，將其余的控制卡以A-B，A-B的 形式逐一連接。

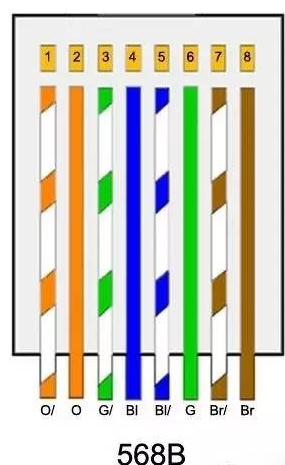

為達到最佳兼容性，制作直通線時一般采用T568B標準。RJ45水晶頭針順序號應按照如下方法進行觀察：將RJ45插頭正面(有銅針的一面)朝自己，有銅針一頭朝上方，連接線纜的一頭朝下方，從左至右將8個銅針依次編號為1～8:

① 白-橙、② 橙、③ 白-綠、④ 藍、⑤ 白-藍、⑥ 綠、⑦ 白-棕、⑧ 棕

5. 檢查連線

再次檢查連線是否正確，黑線連接的是-V和GND。紅線連接的是+V和VCC +5V。

紅線接L，藍線接N，黃綠線接地

6. 檢測

接通220V，打開下載的軟件。正常情況下，電源燈亮，控制卡閃亮，LED顯示屏幕有顯示。如果不正常，請檢查連線?；蛘卟榭村e誤檢修。設定屏幕的參數，發送字幕。具體參照軟件使用說明。
